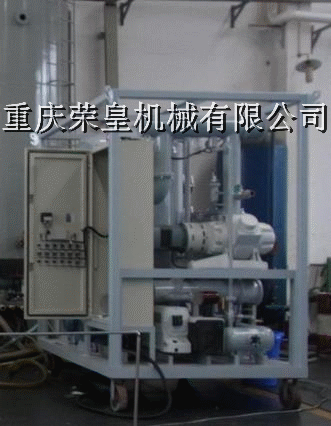

ZYC系列双级多功能高效真空滤油
一、用途
ZYC 型双级多功能高效真空滤油机高标准生产，设置超大抽速的双级真空，能对各类电力设备的绝缘油进行深层次、快速地净化处理，在高真空、高抽速下快捷高效地除去油中的水分、气体和杂质，大大提高油的绝缘强度，缩短油处理工期。
广泛适用于电厂、电站、电力公司、冶金、石化、机械、交通、铁路等各行业，特别适用于 110KV 以上大型变电站的变压器现场检修及新油、进口油的快速脱除有害气体（如甲烷等），使有害气体接近无。采用的脱色剂无毒无害，设计有专用加添加剂的装置，操作简单。其脱色过程是一个物理过程，不会对油质造成破坏，处理后的油能完全达到国际标准。
二、特点：
1、一次过滤击穿电压可提高 45KV ，经过三次过滤后可达 75KV ，减少一般滤油机因多次加热过滤导致油质老化的危害。
2、大抽速的双级真空，能够满足安装或检修现场对变压器本体抽真空的需要，并同时完成对变压器油的脱气脱水脱色处理，大大缩短了油处理工期。
3、独特的脱气、脱水、脱色系统，采用立体蒸发技术，高效脱除变压器油中的水分、气体和杂质，提高油的耐压强度和油品质量。
4、精良的过滤系统，采用日本生产烧结毡、烧结网滤芯；美国生产的超高精密滤芯（精度为 0.1um ），逐级加密，多级精密过滤，过滤精度能达到世界领先水平： NAS4 级。使用寿命长达 1 年以上（并可反冲洗）。
5、配置精良：主要部件从美国、德国、法国、意大利等国进口，电气系统全部采用原装进口，保证设备高性能安全运行 , 可连续工作 720 小时。
6、自动化程度高：采用 PLC 全自动控制，并设有动态显示，可与计算机联网进行操作。
7、先进的红外线液位控制系统，全自动控制，人机分离作业。
8、特制精密油泵，低噪声，满足环保要求。
9、采用一种特殊的脱色剂，能把深色老化变压器油的颜色脱掉再生成与新油颜色相近，并设计有灵活的卸料装置，时间短、见效快、用量少。在真空状态下脱色，可大大节约再生处理成本，废渣不污染环境（可用于建筑砌墙和铺路），无毒无害。
三、技术参数: 设备外形尺寸和设备重量随着技术参数的改变而改变
|
指标名称
|
单位
|
ZYC-50
|
ZYC-100
|
ZYC-150
|
ZYC-200
|
ZYC-250
|
ZYC-300
|
|
流量
|
L/min
|
50
|
100
|
150
|
200
|
250
|
300
|
|
工作真空
|
Mpa
|
-0.093～-0.0999（极限真空≤10Pa）
|
|
工作压力
|
Mpa
|
≤0.4
|
|
恒温控制范围
|
℃
|
20 ～80
|
|
电源
|
|
380V 50HZ(或根据用户需要)
|
|
噪音
|
dB(A)
|
≤65～80
|
|
无故障工作时间
|
h
|
≥4000
|
|
连续工作时间
|
h
|
≥150
|
|
电加热功率
|
Kw
|
30
|
90
|
120
|
150
|
180
|
210
|
|
总电功率
|
Kw
|
37.5
|
100
|
132
|
165
|
196
|
230
|
|
进（出）口管径
|
mm
|
Φ32
|
Φ42
|
Φ50
|
Φ50
|
Φ60
|
Φ60
|
|
设备重量
|
kg
|
650
|
1050
|
1350
|
1450
|
1700
|
2050
|
|
外型尺寸
|
长
|
mm
|
1600
|
1950
|
2200
|
2250
|
2400
|
2450
|
|
宽
|
mm
|
950
|
1250
|
1300
|
1400
|
1450
|
1450
|
|
高
|
mm
|
1850
|
1900
|
2100
|
2100
|
2100
|
2200
|
|
滤后指标
|
击穿电压
|
KV
|
≥80
|
|
含水量
|
ppm
|
≤3
|
|
水溶性酸
|
PH
|
≥5.4
|
|
介质损耗
|
tgδ（90℃）
|
≤0.002
|
|
酸值
|
mgKOH/g
|
≤0.03
|
|
含气量
|
%
|
≤0.1
|
|
杂质
|
μ
|
≤3
|
可选择配置模式：
Ⅰ、PLC(智能可编程逻辑控制系统)：①触摸屏式人机对话界面，②电脑远程控制系统，并设动态显示，（选配）
Ⅱ、进口部件。（选配进口品牌真空泵组、电机油泵、组、过滤元件、电器部件、仪表）
Ⅲ、进口与国产部件。流量计（选配）
Ⅳ、根据工况环境，选择合适防爆等级（BT4、CT4、E x d l l、E x d l、）
Ⅴ、在线微水仪（选配）
可选择外形结构：
底 座 结 构：①、移动滚轮式； ②、固定安装式。
机 架 结 构：㈠、敞开式； ㈡、顶棚遮檐式； ㈢、全封闭; ㈣、帆布棚遮避式。
材 质 选 择：⑴、高碳钢； ⑵、油路不锈钢； ⑶、全不锈钢
颜 色 选 择：牛奶白；天空蓝；东风蓝；工业灰；警示黄；用户自选。
注：（产品图片仅供参考，一切以实物为准，所有解释权重庆荣皇机械有限公司所有）。
