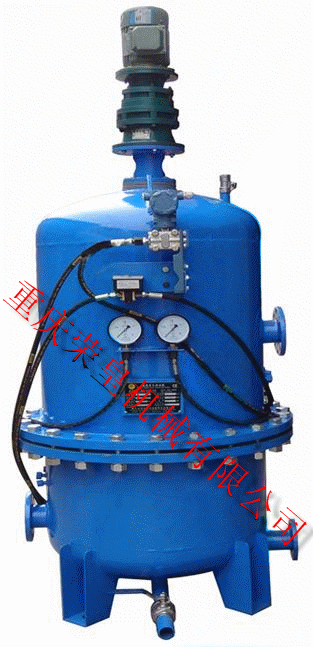

RYU全自动滤水器
一、用途
反冲式工业滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上，主要适用于Dg500mm以下的管道，从而可代替二次滤网，节约开支，是实现上述系统优化管理的关键设备，尤其适用于无人值班少人值守的水电部门。该滤水器是一种具有自动过虑、清污、排污的设备，它是消除水中颗粒和悬浮物，作为技术供水自动过滤的必备装置.RY型全自动滤水器是属旋转类型，它由执行机构与自动控制机构组成，包括减速机装置、滤水器本体、电动排污阀,压差控制器和电气控制箱组成。该滤水器清污排污过程可在不间断正常的技术供水下进行。
二、工作原理
工作过程:滤水器接入管道系统后，水由下部进水口进入滤水器，过滤杂物后的水从出水口流出，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进水口和出水口有一定压差值。当滤网的进口压力表和出口压力表水压差增大到规定数值时（滤网精度直径不同压差不同,一般为0.15Mpa），打开排污阀投入工作，水流对附着在网芯内侧壁面上的杂质污物反向冲洗，将附着物排出滤网，待内外压差恢复到正常时关闭排污阀，从而完成过滤排污工作过程。
三、优点或者特点
外型尺寸小，便于现场的布置和安装，维修、维护、调整方便。
网板材质及结构最大限度提高水流的过流面积，有效减少滤网水阻，保证运行可靠不发生卡、堵、塞现象,大大延长了滤网。
滤网采用3-6mm不锈钢板整体冲压成形，网芯应能承受150 kPa的差压，而不变形、不损坏。具有工作寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。
CRY型全自动型通过差压控制器，定时自动启动减速机可进行正反转冲洗，具有清污效果强、排污耗水量少。
运行稳定、清污时对出口水压影响小，完全满足在线运行需要。
CRY型全自动型功能齐全、安装方便，只须接入AC380V，50HZ的动力源即可投入自动运行，PLC微电脑控制，可实行定时、压差、手动控制清污，具有滤水器故障报警功能，可与计算机联网实现网络控制。
可靠性高、寿命长、耗能低。
四、主要技术参数
公称压力： 1.0MPa ；1.6MPa
工作压力： 0.3—1.0MPa 0.3—1.6MPa
工作介质：水
设计损失压降： 0.02MPa
过滤精度：直径1-6mm（可根据用户要求制作）
清污方式：RYU自动、RTY手动。旋转排污叉管，按顺序反冲过滤单元滤网。
排污方式：RYU自动、RTY手动。蝶阀打开。
安装方式：滤水器直立安装，排污阀任意安装。
工作电源：AC380 V 50HZ
介质温度：5—50摄氏度
环境湿度：95%
压差控制器外壳防护等级 IP65
滤水器电控箱输出要点：
1.滤水器压差过高报警。
2.清污电机故障报警。
3.排污电机故障报警。
五、基本型号和参数(RYU自动 RTY手动)
|
规格型号
|
进出通径
mm
|
排污口通径
mm
|
过滤能力
m3/h
|
过滤精度
mm
|
材质
|
|
RYU -25 RTY-25
|
DN25
|
DN25
|
10
|
0.1-6
|
筒体：20#钢
滤网：不锈钢1Cr18Ni9Ti
|
|
RYU -50 RTY -50
|
DN50
|
DN50
|
20
|
|
RYU -65 RTY-65
|
DN65
|
DN50
|
30
|
|
RYU -80 RTY -80
|
DN80
|
DN50
|
50
|
|
RYU -100 RTY -100
|
DN100
|
DN50
|
85
|
|
RYU -150 RTY -150
|
DN150
|
DN80
|
190
|
|
RYU -200 RTY -200
|
DN200
|
DN80
|
340
|
|
RYU -250 RTY -250
|
DN250
|
DN100
|
500
|
|
RYU -300 RTY -300
|
DN300
|
DN125
|
720
|
|
RYU -350 RTY -350
|
DN350
|
DN150
|
1000
|
|
RYU -400 RTY -400
|
DN400
|
DN150
|
1200
|
|
RYU -450 RTY -450
|
DN450
|
DN150
|
1500
|
|
RYU -500 RTY-500
|
DN500
|
DN150
|
1800
|
可选择配置模式：
Ⅰ、PLC(智能可编程逻辑控制系统)：①触摸屏式人机对话界面，②电脑远程控制系统，并设动态显示，（选配）
Ⅱ、进口部件。（选配进口品牌真空泵组、电机油泵、组、过滤元件、电器部件、仪表）
Ⅲ、进口与国产部件。流量计（选配）
Ⅳ、根据工况环境，选择合适防爆等级（BT4、CT4、E x d l l、E x d l、）
Ⅴ、在线微水仪（选配）
Ⅵ、板框式精滤器 （在实际应用中，TY系列透平油专用滤油机如果配套LY系列板框压力式滤油机，可使油品清洁度过滤效率明显提高）（选配）
可选择外形结构：
底 座 结 构：①、移动滚轮式； ②、固定安装式。
机 架 结 构：㈠、敞开式； ㈡、顶棚遮檐式； ㈢、全封闭; ㈣、帆布棚遮避式。
材 质 选 择：⑴、高碳钢； ⑵、油路不锈钢； ⑶、全不锈钢
颜 色 选 择：牛奶白；天空蓝；东风蓝；工业灰；警示黄；用户自选。
注：（产品图片仅供参考，一切以实物为准，所有解释权重庆荣皇机械有限公司所有）。
